Como posicionar furos e recortes próximos à linha de dobra

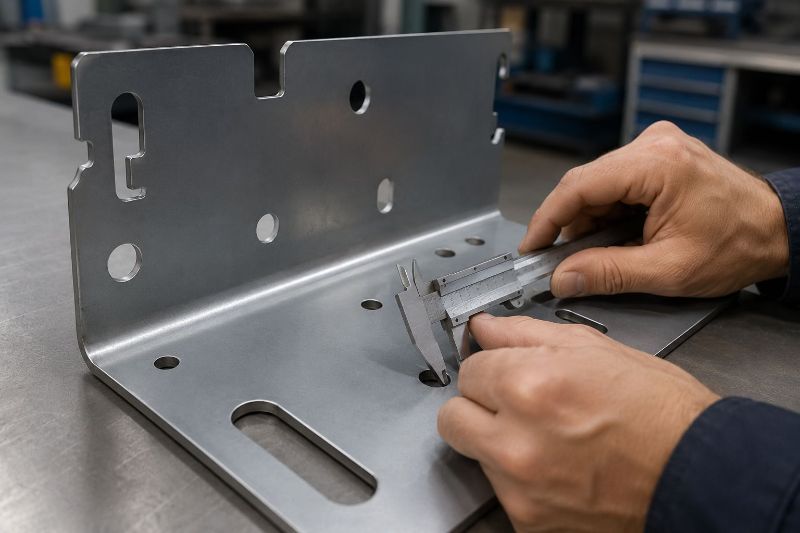

Imagem ilustrativa criada pela IA

Por que a posição do furo importa tanto quanto a medida

Durante a dobra, as fibras externas do material se alongam e as internas são comprimidas. Uma abertura posicionada dentro dessa faixa de deformação tende a mudar de forma, mesmo que o desenho indique uma medida correta no modelo plano.

Isso é relevante em suportes, gabinetes, chapas de fixação e qualquer peça em que o furo precise manter função de encaixe, passagem de parafuso ou referência de montagem depois da conformação.

O que define a distância segura entre furo e dobra

Não existe uma regra única aplicável a todos os projetos. A distância adequada depende de um conjunto de fatores que precisa ser avaliado em conjunto, e não isoladamente.

Espessura e material da chapa

Materiais mais espessos e menos dúcteis tendem a exigir maior distância entre a abertura e a linha de dobra, porque a deformação nessas condições atinge uma faixa mais ampla do material.

Raio de dobra utilizado

Raios mais fechados concentram deformação em uma área menor, mas também aumentam a chance de tensão localizada perto de furos e recortes próximos.

Formato da abertura

Furos redondos, rasgos alongados e recortes irregulares reagem de forma diferente à mesma distância da dobra. Um rasgo estreito, por exemplo, tende a ser mais sensível do que um furo circular de mesmo diâmetro.

Ferramental disponível

Punção e matriz precisam de espaço físico para atuar sem interferir na abertura. Quando a distância é pequena, o próprio ferramental pode não conseguir posicionar a dobra sem tocar o furo.

Sinais de que o posicionamento pode gerar problema

Alguns sinais ajudam a identificar risco antes de liberar o corte:

• furo ou recorte visivelmente dentro da faixa de dobra;
• abertura próxima de canto ou encontro de dobras;
• rasgos estreitos alinhados com a linha de conformação;
• peça com função de encaixe rigoroso após a dobra;
• ausência de indicação clara da linha de dobra no desenho.

Quando algum desses pontos aparece no projeto, vale revisar o desenho antes de avançar para a fabricação, especialmente em peças que fazem parte do processo de corte e dobra de chapas metálicas da Metal Corte.

Como reduzir o risco na fase de projeto

A revisão não precisa travar o desenvolvimento da peça, mas deve considerar alguns cuidados práticos antes de enviar o arquivo para produção.

• indicar claramente a linha e o sentido de cada dobra;
• avaliar a distância de furos e recortes em relação a essa linha;
• considerar espessura, material e raio antes de definir a posição final;
• verificar se existe espaço para o ferramental atuar sem interferência;
• confirmar se a função da abertura depende de geometria exata após a dobra.

Esses cuidados também se conectam à etapa de corte, já que a escolha do processo influencia a qualidade da borda perto da região conformada. Para entender esse ponto com mais profundidade, veja o artigo sobre como a escolha do processo de corte impacta a dobra da peça.

Quando vale pedir apoio técnico antes de fabricar

Vale pedir uma análise técnica sempre que o projeto tiver furos muito próximos da dobra, recortes estreitos, encaixes críticos ou geometria que combine várias dobras próximas de aberturas. Uma avaliação prévia ajuda a evitar retrabalho e perda de material.

Para peças que exigem revisão conjunta de furação, corte e conformação, conheça também a página de dobra de chapas metálicas da Metal Corte.

Se o seu projeto tem furos ou recortes próximos da linha de dobra, envie o desenho técnico para uma análise antes de liberar a fabricação.

Perguntas frequentes

Existe uma distância mínima padrão entre furo e linha de dobra?

Não existe um valor universal. A distância segura depende do material, da espessura, do raio de dobra e da ferramenta utilizada, por isso cada projeto deve ser avaliado individualmente.

Por que um furo redondo pode virar oval depois da dobra?

Isso acontece quando o furo está dentro da região de deformação. As fibras do material se alongam ou comprimem durante a conformação e alteram a geometria da abertura.

Recortes estreitos também sofrem esse problema?

Sim. Recortes estreitos próximos à dobra podem abrir, fechar ou concentrar tensão, o que aumenta o risco de trinca ou deformação irregular.

O que fazer quando o furo precisa ficar perto da dobra por causa da montagem?

Nesses casos, vale revisar com a equipe técnica se é possível ajustar posição, adicionar alívio ou alterar a sequência de fabricação sem comprometer a função da peça.
