Como a Escolha do Processo de Corte Impacta a Dobra da Peça

O processo de corte e dobra de chapas funciona melhor quando as duas etapas são planejadas em conjunto. O corte define o formato plano da peça, mas também estabelece bordas, furos, rasgos, alívios e distâncias que podem facilitar ou dificultar a conformação posterior. Portanto, uma decisão inadequada no corte pode aparecer somente na dobradeira, quando a peça deforma, perde medida ou não permite a sequência prevista.

Esse cuidado interessa principalmente a engenheiros, projetistas, compradores técnicos e empresas que contratam fabricação sob medida. Em uma produção industrial, o problema raramente termina em uma única chapa perdida. O erro pode exigir revisão do desenho, novo corte, reprogramação da máquina e alteração da montagem.

A questão central é simples: o melhor processo de corte não é apenas aquele que separa a chapa, mas o que entrega uma geometria compatível com a dobra e com o uso final da peça.

Por que o corte precisa ser pensado junto com a dobra

Corte e dobra cumprem funções diferentes, mas pertencem à mesma cadeia de fabricação. O corte cria o blank, ou seja, o formato plano que seguirá para conformação. A dobra transforma esse blank em uma peça tridimensional, com abas, ângulos e perfis definidos pelo projeto.

Quando as etapas são tratadas separadamente, aumenta o risco de o formato cortado não funcionar bem na prensa. Um furo pode ficar muito próximo da linha de dobra. Uma aba pode impedir o acesso da ferramenta. Um recorte pode enfraquecer uma região submetida à deformação. Além disso, a sequência de dobras pode tornar impossível executar a última operação.

Por isso, o serviço integrado de corte e dobra de chapas metálicas deve começar pela interpretação da peça completa, e não pela execução isolada de cada máquina.

Resposta direta

O corte interfere na dobra porque define a geometria, as bordas e as zonas de material que serão comprimidas ou alongadas durante a conformação. Se furos, recortes, dimensões e método de corte não estiverem compatíveis com essa transformação, a peça poderá apresentar deformação, desalinhamento ou dificuldade de fabricação.

O que deve ser definido antes de cortar a chapa

Antes de liberar o arquivo para produção, o projeto precisa responder algumas perguntas básicas:

• qual é o material;
• qual é a espessura da chapa;
• quais são os ângulos e sentidos de dobra;
• onde ficam as linhas de conformação;
• quais furos ou rasgos estão próximos dessas linhas;
• qual será a sequência das operações;
• como a peça será montada;
• qual processo de corte atende melhor à geometria e à aplicação.

Essas informações ajudam a equipe técnica a verificar se o desenho pode seguir como está ou se precisa de ajustes antes da fabricação.

Material e espessura mudam o comportamento da peça

Aço, inox e alumínio não reagem de forma idêntica à conformação. Mesmo dentro da mesma família de materiais, espessura, resistência e condição da chapa influenciam a força necessária e o comportamento depois que a pressão é retirada.

Isso significa que o desenvolvimento plano não deve ser criado apenas com base na aparência final. O desenho precisa considerar a transformação que ocorrerá na dobradeira.

A geometria plana precisa prever a peça tridimensional

Um erro recorrente acontece quando o projetista desenha corretamente a peça final, mas não valida o blank que será cortado. Nessa situação, medidas externas podem parecer certas no modelo, enquanto o desenvolvimento plano não considera adequadamente a conformação.

A revisão deve observar principalmente:

• comprimento das abas;
• encontro entre cantos;
• alívios de dobra;
• interferência entre recortes;
• posição de furos;
• espaço para punção e matriz;
• ordem das operações.

Imagem ilustrativa criada pela IA

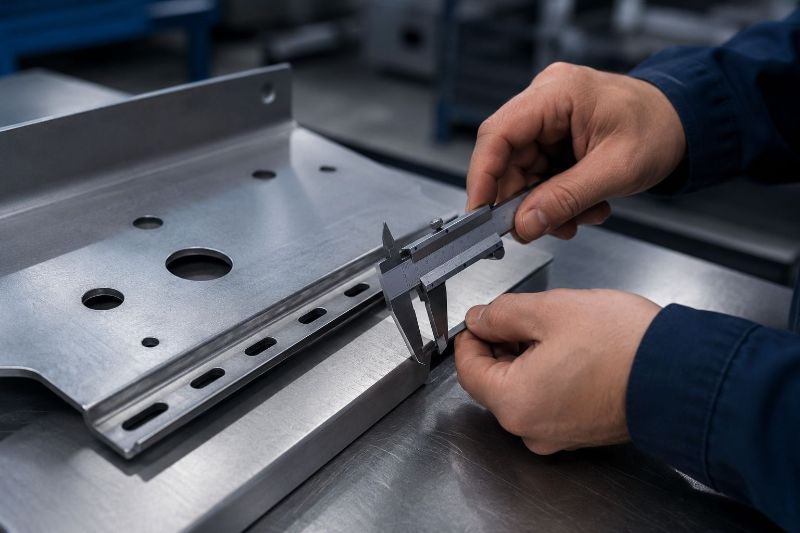

Como furos e recortes podem ser afetados pela dobra

Furos, rasgos e aberturas próximos à área de conformação merecem atenção especial. Durante a dobra, as fibras externas do material se alongam e as internas são comprimidas. Se uma abertura estiver em uma região submetida a essa deformação, ela pode perder sua geometria original.

Um furo circular, por exemplo, pode apresentar alteração visual ou dimensional quando colocado próximo demais da linha de dobra. Da mesma forma, recortes estreitos podem abrir, fechar ou criar concentrações de tensão.

Exemplo prático

Considere uma peça com uma aba lateral e uma fileira de furos destinada à fixação. No modelo digital, a distância parece suficiente. Porém, se os furos estiverem dentro da região afetada pela dobra, a conformação poderá alterar seu formato ou deslocar a referência usada na montagem.

A solução não é aplicar uma distância universal sem analisar o caso. É revisar material, espessura, raio, ferramenta e finalidade da peça antes de liberar o corte.

Sugestão para leitura: Como posicionar furos e recortes próximos à linha de dobra.

Imagem ilustrativa criada pela IA

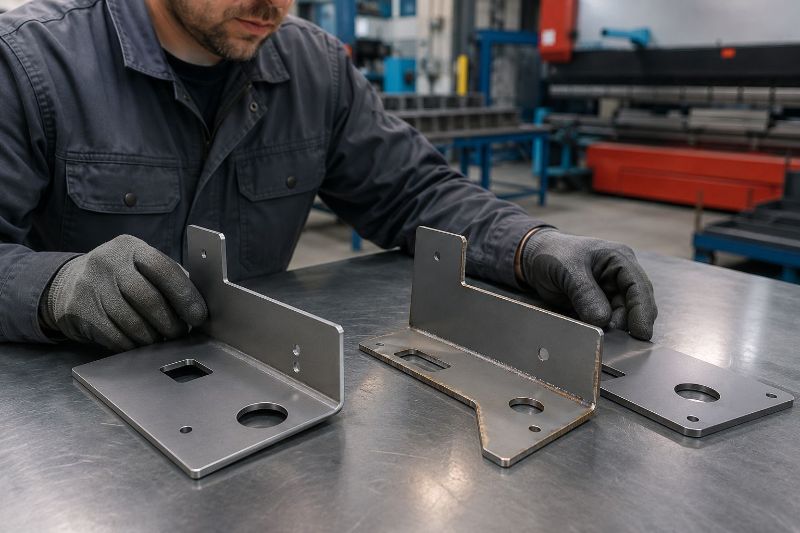

Laser ou plasma: como a escolha influencia a etapa seguinte

O corte a laser e o plasma alta definição atendem demandas industriais relevantes, mas não devem ser escolhidos por hábito. A decisão precisa considerar espessura, geometria, acabamento necessário, produtividade e operação posterior.

A página de corte a laser de 1.500W a 6.000W apresenta esse processo como uma opção indicada quando o projeto pede maior definição no traçado, geometrias técnicas, repetibilidade e bordas mais limpas.

Já o corte plasma alta definição pode ser uma escolha coerente em aplicações industriais robustas, conforme material, espessura, desenho e finalidade da peça.

O ponto central não é declarar um vencedor. É entender se a borda e a geometria produzidas pelo método escolhido são adequadas para a conformação e para a montagem posterior.

Como evitar esse tipo de falha

Para reduzir erro na escolha do processo, vale revisar:

• material e espessura da chapa;
• objetivo da peça dentro do conjunto;
• necessidade de acabamento de borda;
• volume do lote;
• integração com dobra, solda ou montagem;
• prazo e custo operacional coerentes.

Erros no corte que aparecem somente na dobradeira

Alguns problemas passam despercebidos enquanto a peça ainda está plana. Eles ficam evidentes apenas quando o operador inicia a conformação.

Ausência de alívio nos cantos

Quando duas dobras se encontram, o canto pode concentrar material ou sofrer deformação indesejada. Dependendo da geometria, um alívio bem planejado ajuda a evitar sobreposição, abertura irregular ou interferência entre abas.

Sugestão para leitura: Alívio de dobra em chapas: quando é necessário no projeto.

Furo próximo da linha de dobra

A abertura pode deformar porque está dentro da zona submetida a alongamento e compressão. Isso compromete fixações, parafusos e alinhamento com outros componentes.

Aba incompatível com o ferramental

Uma aba curta, fechada ou posicionada de forma inadequada pode impedir que a ferramenta execute a operação como foi desenhada. Nesse caso, o problema não está na capacidade de aplicar força, mas no acesso físico do punção e da matriz.

Sequência impossível de executar

Uma peça pode ter todas as dobras corretamente indicadas e, ainda assim, não permitir a sequência prevista. Depois de conformar uma aba, a própria geometria pode bloquear a operação seguinte.

Sugestão para leitura: Como definir a sequência de dobras em peças metálicas complexas.

Blank com desenvolvimento incorreto

Quando o comprimento plano não considera adequadamente o comportamento da chapa, a peça final pode ficar maior ou menor do que o necessário. O problema aparece na montagem, mesmo que cada ângulo pareça correto.

Planejamento integrado reduz retrabalho e movimentações

Ao centralizar o planejamento de corte e dobra de chapas, a empresa consegue analisar o componente como um conjunto. Isso melhora a comunicação entre projeto e produção e reduz transferências de responsabilidade entre fornecedores distintos.

Na prática, integração significa:

• revisar o desenho considerando as duas etapas;
• escolher o método de corte conforme a aplicação;
• planejar o blank com base na geometria final;
• verificar interferências antes de fabricar;
• definir uma sequência de dobra viável;
• manter as informações técnicas no mesmo fluxo.

A Metal Corte apresenta o serviço integrado como solução para peças sob medida, com análise de desenho e atendimento para chapas de até 6 metros. A empresa atua desde 2005 em São Paulo e mantém páginas específicas para corte, dobra e processos complementares.

Esse modelo não elimina a necessidade de validação. No entanto, reduz o risco de uma etapa ser executada sem conhecimento do que acontecerá na seguinte, principalmente quando a peça segue depois para solda ou montagem.

Sugestão para leitura: Como planejar peças metálicas que seguirão para solda e montagem.

Imagem ilustrativa criada pela IA

Como preparar o desenho técnico para análise

O desenho não precisa apenas mostrar a aparência da peça. Ele deve fornecer informações suficientes para avaliar a fabricação.

Informações essenciais

• material;
• espessura;
• unidades de medida;
• dimensões principais;
• ângulos e sentido das dobras;
• posição de furos e rasgos;
• quantidade de peças;
• aplicação final;
• arquivo técnico compatível;
• observações relevantes de montagem.

Quando possível, também é útil enviar o modelo tridimensional ou uma vista que deixe clara a forma final. Isso reduz dúvidas sobre sentido de dobra e posição das abas.

O que a análise técnica deve verificar

A análise deve confirmar se:

• o blank é coerente com a peça final;
• as dobras podem ser executadas na sequência prevista;
• furos e recortes não estão em regiões críticas;
• a ferramenta consegue acessar as áreas necessárias;
• o processo de corte é compatível com a demanda;
• o desenho contém informações suficientes para orçamento e produção.

Para projetos em que a necessidade principal é exclusivamente a conformação, a página de dobra de chapas metálicas em São Paulo aprofunda os critérios dessa etapa específica.

Sugestão para leitura: O que revisar no arquivo antes de enviar para corte de chapas.

Checklist antes de liberar corte e dobra

Antes de enviar a peça para produção, vale revisar:

1. O material e a espessura estão claramente informados?
2. O desenho mostra a forma final e o desenvolvimento plano?
3. As linhas e os sentidos de dobra estão claros?
4. Os furos e rasgos foram avaliados em relação à conformação?
5. Há espaço para executar todas as dobras?
6. A sequência de operações é viável?
7. O processo de corte foi escolhido conforme a aplicação?
8. A peça seguirá para solda, montagem ou acabamento?
9. A quantidade e o prazo foram informados?
10. O fornecedor recebeu contexto suficiente para analisar o projeto?

Esse checklist não substitui a avaliação técnica, mas ajuda a reduzir dúvidas básicas antes do orçamento.

Uma decisão bem orientada começa pelo projeto completo

A escolha do corte impacta a dobra porque as duas etapas modificam partes diferentes da mesma peça. O primeiro processo define o blank e seus detalhes. O segundo transforma esse formato plano em um componente tridimensional. Quando o planejamento ignora essa relação, o erro pode aparecer tarde, justamente quando o material e o tempo de produção já foram comprometidos.

Por outro lado, quando desenho, material, corte, ferramental e sequência são avaliados de forma integrada, a fabricação ganha mais previsibilidade. Essa abordagem é especialmente importante em peças sob medida, lotes repetitivos e componentes que precisam encaixar em estruturas ou equipamentos.

A Metal Corte atua com corte e dobra integrados, corte a laser, plasma alta definição e dobra CNC em São Paulo. Envie seu desenho técnico e solicite uma análise do processo de corte e dobra mais adequado ao seu projeto.
